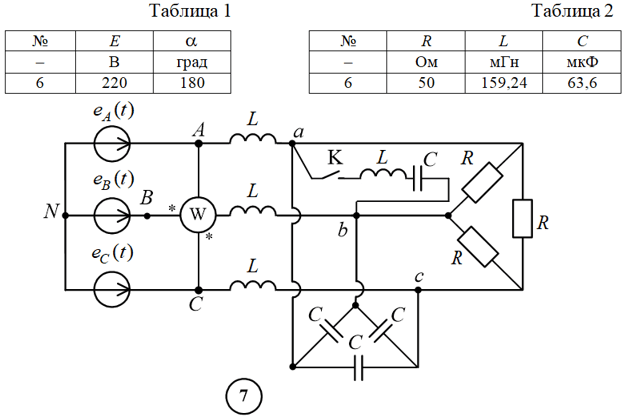

Для заданной схемы выполнить следующее: В симметричном режиме до срабатывания ключа К: Определить комплексы действующих значений напряжений и токов на всех элементах схемы. Рассчитать балансы активной и реактивной мощностей.

Для заданной схемы с симметричной системой фазных ЭДС, когда

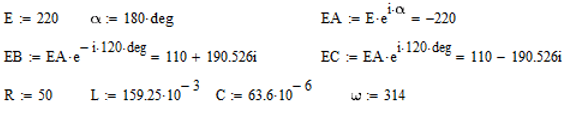

выполнить следующее:

1. В симметричном режиме до срабатывания ключа К:

1.1. Определить комплексы действующих значений напряжений и токов на всех элементах схемы.

1.2. Рассчитать балансы активной и реактивной мощностей.

1.3. Построить совмещенные векторные диаграммы токов (лучевую) и напряжений (топографическую) для всех напряжений и токов.

2. В несимметричном режиме после срабатывания ключа К:

2.1. В исходной схеме методом узловых потенциалов определить комплексы действующих значений всех напряжений и токов.

2.2. Составить балансы активной и реактивной мощностей.

2.3. Построить совмещенные векторные диаграммы токов и напряжений.

3. Проанализировать результаты вычислений, сравнить симметричный и несимметричный режимы, сформулировать выводы по работе.
