Для заданной схемы выпрямления (3/2 - трёхфазная мостовая), выпрямленного напряжения ( Uн.ср. = 48 В), мощности на нагрузке (Рн. = 20 Вт) и допустимого коэффициента пульсации напряжения на нагрузке (Кп = 0,02) выполнить следующее:
- Электроника, электротехника, радиотехника
Условие:

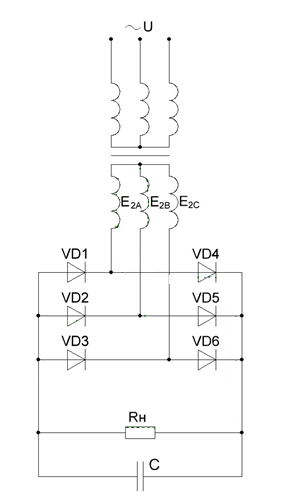

Для заданной схемы выпрямления (3/2 - трёхфазная мостовая), выпрямленного напряжения ( Uн.ср. = 48 В), мощности на нагрузке (Рн. = 20 Вт) и допустимого коэффициента пульсации напряжения на нагрузке (Кп = 0,02) выполнить следующее:
1. Определить:
· величину эквивалентного сопротивления нагрузки;
· основные параметры выпрямительного устройства;
· параметры элементов С - фильтра;
· коэффициент полезного действия выпрямителя.
2. По справочникам выбрать выпрямительные диоды и элементы фильтра.
3. Описать работу схемы выпрямления и слаживающего фильтра.
Выпрямительное устройство питается от стандартной сети переменного тока, fс = 50Гц, Uс = 220 / 380 В.
Решение:
Ток нагрузки
Эквивалентное сопротивление нагрузки
Обратное напряжение, действующее на диод
