Условие задачи
Для заданной трёхфазной цепи требуется:
1. В симметричном режиме определить токи и напряжения на всех элементах цепи.
2. Построить векторную диаграмму токов и напряжений.
3. Определить активную и реактивную мощности цепи.
4. Методом двух ваттметров определить активную мощность на входе цепи. Проверить баланс активных мощностей.
5. Нарисовать схему цепи и рассчитать токи и напряжения в случае обрыва одного из линейных проводов (Аа, Bb или Сс). Построить векторные диаграммы.
6. Нарисовать схему цепи и рассчитать токи и напряжения в случае короткого замыкания одной из фаз нагрузки (например, аn в схемах 5...0, ab - в схемах 1, 2, 3, 4). Построить векторные диаграммы.
Схема электрической цепи задана на рисунке, а параметры ветвей схемы приведены ниже. Во всех вариантах линейное напряжение равно 380 В, частота 50 Гц.

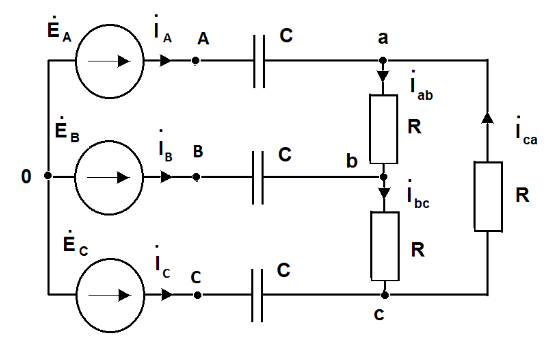

Рис.1.1. Схема задания
Исходные данные:
= 380 B
R = 60 Ом
С = 80 мкФ
f = 50 Гц
Ответ
1.1.Cимметричный режим
Фазное напряжение

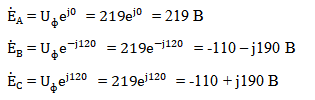

Примем ЭДС источника
Линейные напряжения
