Для заданной величины порогового напряжения транзисторов и величины входного напряжения определить напряжение на выходе схемы в отсутствии входного сигнала (логический 0 на входе) и при

Дата добавления: 20.06.2024

Условие задачи

Для заданной величины порогового напряжения транзисторов и величины входного напряжения определить напряжение на выходе схемы в отсутствии входного сигнала (логический 0 на входе) и при подаче сигнала на вход (логическая 1 на входе).

Принципиальная электрическая схема для решения задачи № 1 приведена на рисунке 1.

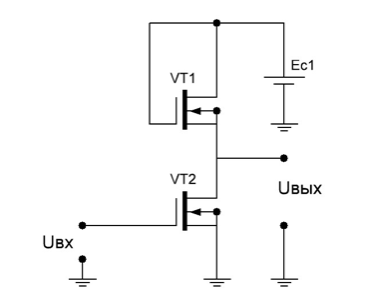

Рисунок 1. Принципиальная электрическая схема инвертора на МДП транзисторах с каналом n - проводимости.




Исходные данные для решения задачи указаны в таблице 1.

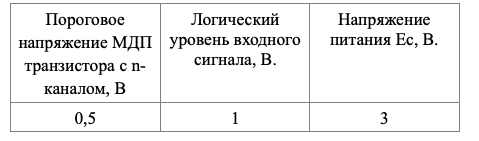

Таблица 1. Исходные данные.

Ответ

Рассмотрим работу схемы на рисунке 1.

На затворе транзистора VT1 постоянно присутствует напряжение источника питания Ес1, которое согласно условия задачи составляет 3 В. Под влиянием приложенного на затвор напряжения в транзисторе VT1 индуцируется канал проводимости, транзистор работает в режиме обогащения. Сопротивление канала проводимости очень мало и его в данном случае не учитываем. Транзистор VT1 находится в данном состоянии в течении всего времени работы схемы.

При значении напряжения на затворе VT2 UвхUзи пор , Uвх0,5В, что соответствует уровню логического 0, транзистор VT2 заперт и сопро...
