Условие задачи
Для заданных согласно варианту характерных точек трансформаторной подстанции рассчитайте токи, мощности КЗ и тепловые импульсы. На схеме электроснабжения (рис. 1) указаны выдержки времени срабатывания релейной защиты. Исходные данные для рас- чета указаны в табл. 1.

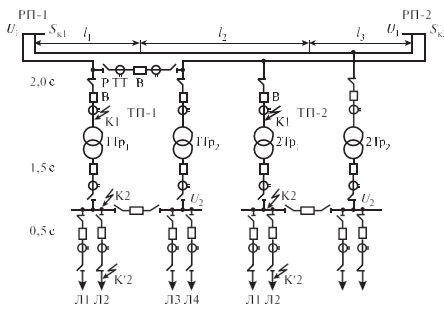

Рис. 1. Схема электроснабжения
Таблица 1

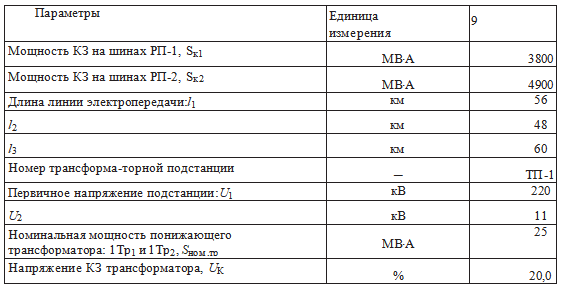

Исходные данные
Ответ
По заданной схеме электроснабжения составим расчетную схему (рис. 2).

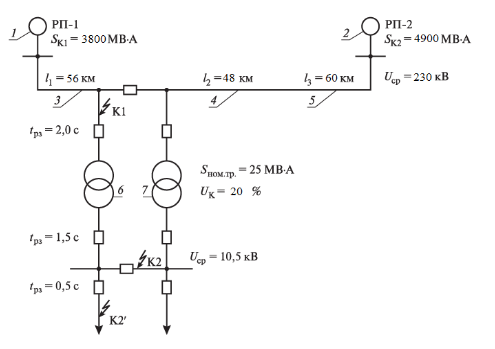

Рис. 2. Однолинейная расчетная схема
По однолинейной расчетной схеме (рис. 4) составляем схему замещения (рис. 2).

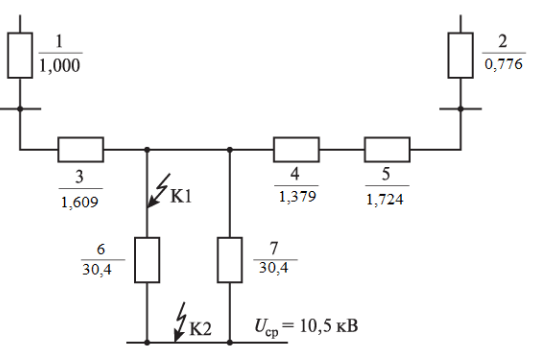

Рис. 3. Схема заме...
