Условие задачи

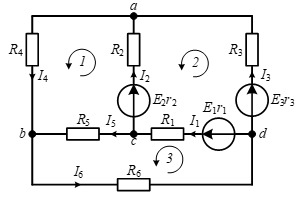

Для заданных схем сложной электрической цепи с заданными ЭДС и сопротивлениями требуется:
1. Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа. Решать систему не следует.
2. Определить токи в ветвях методом контурных токов и методом узловых потенциалов.
3. Составить баланс мощностей.
4. Построить потенциальную диаграмму для контура, включающего два источника ЭДС.
Ответ
1. Составим систему уравнений по законам Кирхгофа. Электрическая цепь имеет
ветвей и узлов. По первому закону Кирхгофа составляется уравнения для 3-х узлов. По второму закону Кирхгофа составляется уравнения для независимых контуров.
