Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными величинами: мощность на валу, напряжение на зажимах двигателя, частота вращения, потери мощности в цепях якоря.

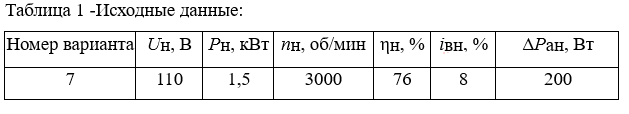

Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными величинами: мощность на валу Рн, напряжение на зажимах двигателя Uн, частота вращения nн, потери мощности в цепях якоря ΔРан, коэффициент полезного действия ηн, процентное значение тока возбуждения iвн%.

Необходимо:

1. Определить для номинального режима работы момент на валу двигателя Мн, ток якоря Iан, ток обмотки возбуждения Iвн и ток, потребляемый из сети Iн.

2. Выбрать сопротивление пускового реостата Rпуск из условия, чтобы пусковой ток был в 2,5 раза больше номинального Iан.

3. Рассчитать и построить графики зависимостей n = f(Ia), n = f(M), η = f(Ia).

4. Определить пределы изменения частоты вращения двигателя при регулировании добавочного сопротивления в цепи якоря от 0 до 4 Ra  и токе Ia=Iан.
