Двигатель постоянного тока параллельного возбуждения характеризуется следующими номинальными величинами:

мощность Р_н = 19 кВт;

частота вращения n_н= 1300 об/мин;

напряжение на зажимах двигателя U_н = 110 В;

коэффициент полезного действия η_н = 81.5 %;

ток возбуждения I_вн=12.0 А;

сопротивление обмотки якоря r_а = 0.0397 Ом.

В задаче требуется:

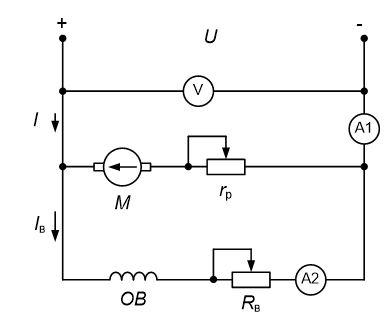

1. начертить схему подключения двигателя к источнику постоянного напряжения с указанием приборов для измерения токов и напряжения;
2. определить противоЭДС в обмотке якоря;
3. определить номинальный момент на валу двигателя;
4. определить сопротивление пускового реостата, выбранного из условия, что I_п = 2I_н, и соответствующее этому току значение пускового момента;
5. определить пределы изменения частоты вращения двигателя при изменении величины добавочного сопротивления в цепи якоря rд от 0 до 8ra при статическом моменте сопротивления М₀ = 1.2 Мн;
6. построить естественную и искусственную (при r_д = 8r_a) механические характеристики.
