Условие задачи
Двигатель постоянного тока с параллельным возбуждением, номинальное напряжение которого Uном, при номинальной нагрузке потребляет ток Iном, а при холостом ходе I0. Номинальная частота вращения nном, сопротивление обмотки якоря Rя. Магнитные и механические потери принять постоянными при всех режимах работы двигателя (табл. 1).
Определить:
- номинальную мощность двигателя Рном на валу;
- номинальный КПД ηном;
- значение пускового момента при токе Iпуск=2∙Iном и соответствующее сопротивление пускового реостата;
- частоту вращения якоря при Iяном, но при введенном в цепь возбуждения добавочном сопротивлении, превышающем заданное в условии значение Rв на 30%.
Построить естественную механическую характеристику двигателя.
Ответ
Дано:
Uном = 220 В;
Iном = 151 А;
I0 = 15 А;
Rя = 0,07 Ом;
Rв = 75 Ом;
nном = 1000 об/мин.
По условию ДПТ с параллельным возбуждением включается в цепь:
- без внешних реостатов;
- с пусковым реостатом Rр;

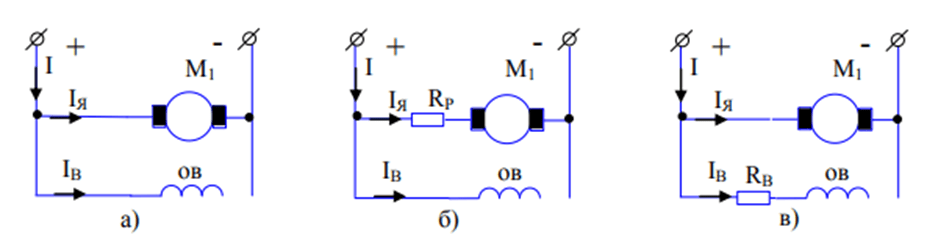

- с реостатом в цепи обмотки возбуждения Rв. Схемы включения на рис. 1.1а, б, в.
