Двигатель постоянного тока с последовательным возбуждением развивает полезную мощность Р2, потребляя из сети мощность Р1, при напряжении Uном. Полезный момент на валу двигателя равен М при частоте вращения n2.

7 февраля 2025
Электроника, электротехника, радиотехника

Условие:

Двигатель постоянного тока с последовательным возбуждением развивает полезную мощность Р₂, потребляя из сети мощность Р₁, при напряжении U_ном. Полезный момент на валу двигателя равен М при частоте вращения n₂. В цепи якоря протекает ток I и наводится против ЭДС Е. В обмотках якоря и возбуждения суммарные потери мощности равны ΣР. Суммарное сопротивление обмоток якоря и возбуждения равно R_я + R_в. Пусковой ток двигателя равен I_п. Определить величины, отмеченные прочерком в таблице. Начертить схему присоединения двигателя к сети и описать назначение всех ее элементов.

Дано:

Решение:

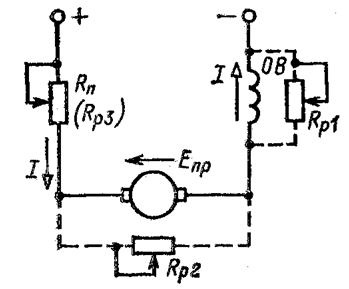

Схема присоединения ДПТ последовательного возбуждения к сети.

В ДПТ последовательного возбуждения через якорную обмотку и обмотку возбуждения (ОВ) протекает один и тот же ток I. Реостат Rп пусковой, он ограничивает ток через ДПТ в момент пуска. После пуска он выводится. Регулировать скорость вращения ДПТ можно тремя способами. Можно менять величину магнитного потока, для этого включают реостат Rр1...
