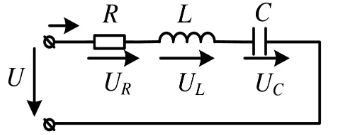

Двухполюсник применяется в качестве фильтра для защиты реле от тока частотой 50 Гц и включается параллельно обмотке реле. Схема двухполюсника состоит из последовательно включенных дросселя и конденсатора. Активное сопротивление дросселя R = 14 Ом. Индуктивность дросселя L = 0,82 Гн. Емкость конденсатора C = 12 мкФ. Напряжение на зажимах двухполюсника U=10В.

1. Начертить схему. Найти собственную резонансную частоту контура фильтра ƒ₀. В каких пределах будет изменяться собственная резонансная частота фильтра, если плавно изменять емкость конденсатора до значения C' = 16мкФ?

2. Рассчитать значения индуктивного X_L, емкостного X_C, полного сопротивлений и тока I в цепи на разных частотах входного сигнала.

3. Данные расчета занести в таблицу и построить графики зависимости тока  и полного сопротивления Z от частоты. Определить добротность контура.

Почему фильтр включается параллельно обмотке реле? Что изменится, если включить его последовательно с обмоткой?
