Условие:

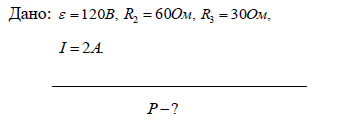

ЭДС батареи ε = 120 В, сопротивления R2 = 60 Ом, R3 = 30 Ом. Амперметр показывает ток I = 2A.
Найти мощность P, выделяющуюся на сопротивлении R1.
Решение:
Введём упрощения: будем считать, что сопротивления источника и амперметра равны нулю.
Укажем полюса источника и предполагаемые направления токов.
Обозначим:
I1 ток, текущий через сопротивление R1;
I2 ток, текущий через сопротивление R2;
I ток, текущий через источник ЭДС.
Из схемы следует, что ток I3, текущий через сопротивление R3 равен току I.
Мощность, выделяющуюся на сопротивлении R1, можно о...
