Условие задачи
Электрическая цепь переменного синусоидального тока с частотой f = 50 Гц, находящаяся под действием напряжения U содержит активные сопротивления, реактивные индуктивные и емкостные сопротивления. Используя данные своего варианта, с учетом указанных замкнутых выключателей В1-В5 определить: токи всех ветвей, напряжения на участках цепи, коэффициент мощности, активные G, реактивные B и полные Y проводимости отдельных участков и всей цепи. Проверить соблюдение баланса полных S, активных P и реактивных Q мощностей.
Ответ
Дано:

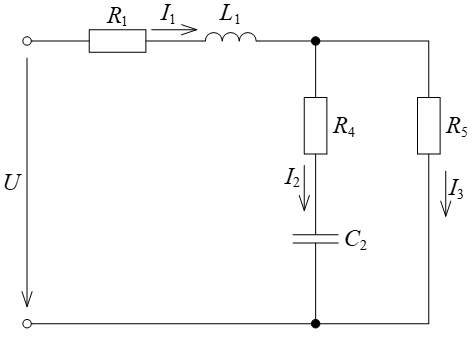

Рис. 2.1
Вычисляем угловую частоту переменного тока:
Потяни
