Условие задачи

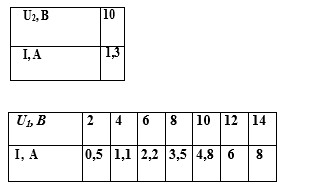

Электрическая цепь постоянного тока с последовательно соединенными нелинейным R1 и линейным R2 сопротивлениями включена в питающую сеть с напряжением U. Используя вольт-амперные характеристики I(U1) нелинейного сопротивления R1, определить ток I в цепи и падения напряжений ∆U1 и ∆U2 на сопротивлениях R1 и R2.
Построить зависимость изменения тока I(U) в электрической цепи при изменении напряжения U источника питания в пределах ±20 % U.
Ответ
При последовательном соединении при любом значении тока I напряжение равно
U=U1+U2
