Электрическая цепь состоит из последовательно соединенных резисторов R=15 Ом, катушки индуктивности L=500 мкГн и конденсатора С=500 пФ.

Электрическая цепь состоит из последовательно соединенных резисторов R=15 Ом, катушки индуктивности L=500 мкГн и конденсатора С=500 пФ.

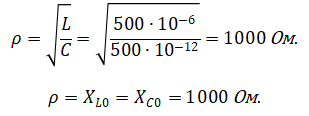

Определить: резонансную частоту ω₀, характеристическое сопротивление ρ, добротность Q, затухание d. Чему равны ток I₀, расходуемая в цепи мощность Р₀, напряжение на индуктивности U_L0 и емкости U_C0, если контур включен на напряжение U=4В? Какую избирательность обеспечивает данный контур при расстройке на Δω=60х10³ с^-1?

Рассчитать и построить зависимости:

I=f(ξ), U_c=f(ξ), ϕ_вх=f(ξ), Z_вх=f(ξ), U_L=f(ξ) для значений обобщенной расстройки ξ=0, ±1, ±2, ±3. Показать на графике полосу пропускания контура.
