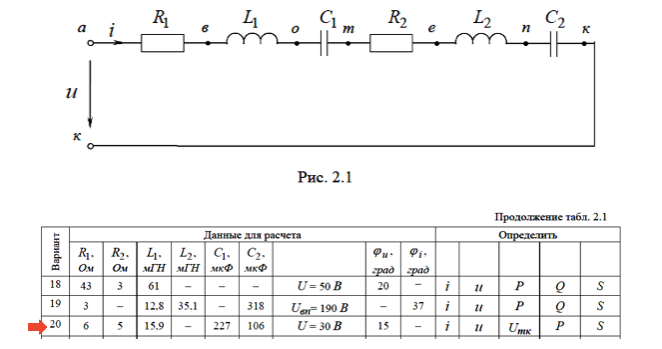

Электрическая цепь, схема которой изображена на рис.2.1, рассчитать при частоте f=50 Гц по данным табл.2.1, вариант 20. Построить топографическую векторную диаграмму.

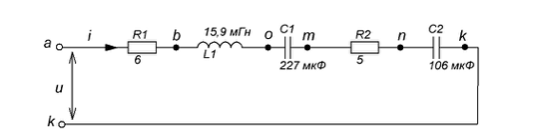

Приведем схемы цепи, согласно заданных параметров рис.2.

Рисунок 2 Схема цепи

Запишем выражение для u=30*sin(*t+15⁰) и

тогда мы можем записать u=30*sin(314*t+15⁰) или в комплексном виде
