Электрическую цепь схема которой изображена на рис 1 1, рассчитать при частоте f = 50 Гц по данным таблицы 1.1. Построить топографическую векторную диаграмму.

«Электрическую цепь схема которой изображена на рис 1 1, рассчитать при частоте f = 50 Гц по данным таблицы 1.1. Построить топографическую векторную диаграмму.»
  • Электроника, электротехника, радиотехника

Условие:

Электрическую цепь, схема которой изображена на рис. 1.1, рассчитать при частоте f = 50 Гц по данным таблицы 1.1. Построить топографическую векторную диаграмму.

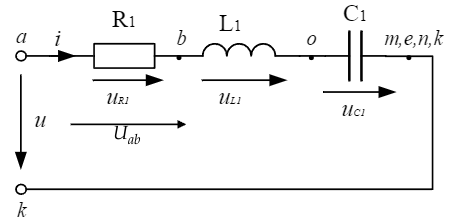

                                     Рисунок 1.1

Таблица 1.1 ‒ Исходные данные

На схеме показаны только заданные элементы.

Решение:

1) Определим мгновенное значение тока:

i= Imsin⁡(t+ i),

Где Im‒ амплитуда тока, Im = (2)∙I= (2)∙80=113.137 А;

I ‒ действующее значение тока;

‒ круговая частота, =2f=2∙3.14∙50=314 c-1

i ‒ начальная фаза тока.

Получаем:

i=113.137sin⁡(314t+75⁰) А

2) Мгновенное значение напряжения источника:

u= Umsin⁡(t+ u),

Где Um ‒ амплитуда напряжения на входе:

Um = Im ∙ Zak =?,

Величина полного сопротивления цепи:
