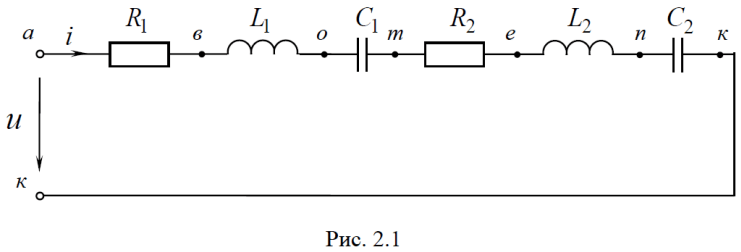

Электрическую цепь, схема которой изображена на рис. 2.1, рассчитать при частоте f = 50 Гц по исходным данным. Построить топографическую векторную диаграмму.

Тороидальный сердечник имеет размеры: наружный радиус R=20 мм, внутренний радиус r = 10 мм, высота h = 10 мм. На сердечник намотана обмотка, содержащая w = 50 витков. К обмотке приложено напряжение U=2 В

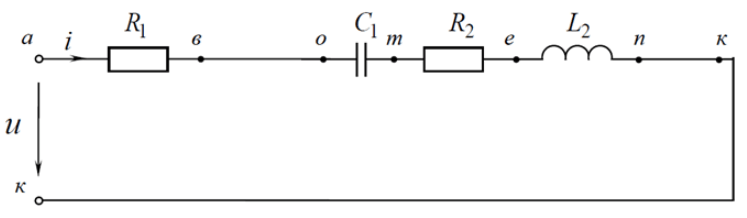

1. Изобразите электрическую схему. Запишите значения параметров элементов схемы. 2. Задайте предполагаемые направления векторов токов в ветвях схемы.
