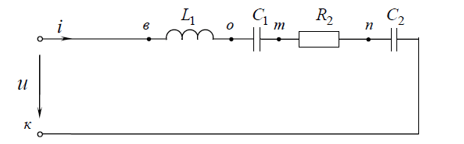

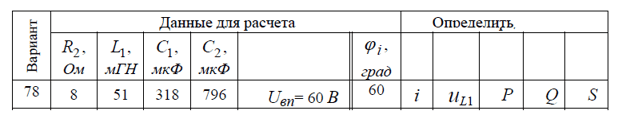

Электрическую цепь, схема которой изображена на рисунке, рассчитать при частоте f = 50 Гц по данным таблицы. Построить топографическую векторную диаграмму.

На рисунке слева представлена схема соединения «звезда – звезда без нулевого провода». Произошел обрыв фазы «c». Справа представлена векторная диаграмма (рис. 1).

В электрической цепи, представленной на рисунке, известно напряжение на входе цепи и параметры отдельных элементов цепи. Определить токи во всех ветвях. Частота сети питания f = 50 Гц. При решении задачи использовать теорию комплексных чисел.

Требуется определить электрической цепи:полные и комплексные сопротивления участков цепи,токи всех ветвей,полные, реактивные и активные мощности отдельных участков цепи и всей электрической цепи,построить векторные диаграммы токов и напряжений;
