Электропривод производственного механизма осуществляется тремя трехфазными асинхронными двигателями. Включение и отключение электродвигателей производится контакторами переменного тока,

Дата добавления: 27.08.2024

Условие задачи

Электропривод производственного механизма осуществляется тремя трехфазными асинхронными двигателями. Включение и отключение электродвигателей производится контакторами переменного тока, которые управляются кнопочными постами. Для нормальной работы механизма электродвигатели должны включаться и отключаться в определенной последовательности, которая задается схемой управления.

1. Начертить схему включения электродвигателей в трехфазную сеть.

2. Для заданной в табл. 2 последовательности включения и отключения двигателей составить контактно-релейную схему управления. Принять число вспомогательных замыкающих и размыкающих контактов контакторов неограниченным.

3. На схеме указать аппараты защиты цепей управления от коротких замыканий, кнопки включения и отключения, вспомогательные контакты и катушки контакторов.

Таблица 2

Ответ

Для привода трехсекционного транспортера используется 3 асинхронных двигателя сери 4А, которые должны включаться в последовательности: 1-2-3, а отключаться: 2-1-3. Управление двигателями осуществляется контакторами переменного тока и кнопочным постом с 3 кнопками включения и 3 кнопками отключения.

Составим схему управления электродвигателями.

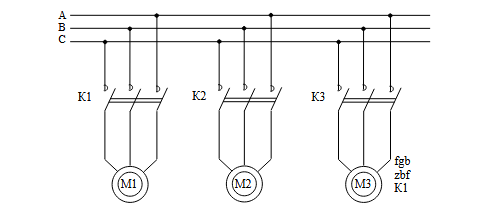

Схема включения электродвигателей показана на рис. 1.

Рис....
