Условие:

Элементарный электрический излучатель (диполь Герца) длиной l=1 м, который возбужден током амплитудой Im=5A с частотой f=107Гц  находится в воздушной cреде.

При решении необходимо:

1. Определить амплитуды векторов напряженности электрического и магнитного полей на расстоянии . (в дальней зоне) и под углом 60 ° к оси диполя.

2. Определить полную мощность излучения

3. Определить сопротивление излучения диполя Герца .

4. Изобразить на рисунке в полярной системе координат нормированные диаграммы направленности электрического вибратора в плоcкостях E и H.

Исходные данные:

Решение:

1. Амплитуды векторов полей:

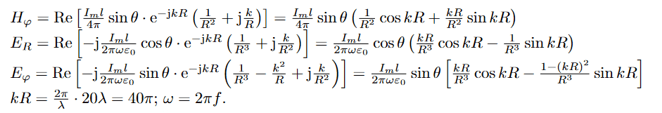

Рассчитаем компоненты векторов магнитного и электрического полей:

Учитывая, что (kR)2kR1(дальняя зона), выражения можно упростить:
