ЭП2, присоединенном к сети 380/220 В (см. рис.) произошло одно-фазное замыкание на металлический корпус. Проводник РЕ смонтированвнутри здания , L=50 м.а) Пренебрегая сопротивлением ответвления к ЭП2, определить напряжение косвенного прикосновения. — задача №19707

24 июля 2024
Электроника, электротехника, радиотехника

Условие:

ЭП2, присоединенном к сети 380/220 В (см. рис.) произошло одно-фазное замыкание на металлический корпус. Проводник РЕ смонтирован внутри здания , L=50 м.
Пренебрегая сопротивлением ответвления к ЭП2, определить напряжение косвенного прикосновения.

Решение:

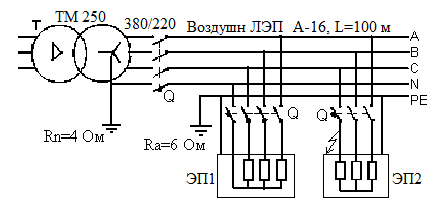

На рисунке изображена схема сети TТ (нейтраль источника заземлена - Rn=4 Ом, корпуса ЭП заземлены при помощи отдельного заземляющего устройства Ra=6 Ом ).
Сопротивление трансформатора ТМ-250 (табл. П 1.8):
Zm=4,5∙0,4² / (100∙0,25)= 0,029 Ом.

Сопротивление провода ЛЭП (табл. П1.1, П1.2) : ZЛ = (1,84+ j0,35)∙100=184+j35 мОм, ZЛ= 0,187 Ом. Сопротивление РЕ: ZРЕ=0,093 Ом.Сопротивление петли фаза- РЕ: ZП= 0,187 + 0.093=0,28 Ом.Сопротивление двух заземляющих устройств: Rз= Rn+Ra = 4+6=10 Ом.Общее сопрот...
