Если среди корней какого-либо из уравнений A( p) = 0 или pA( p) = 0 (или обоих) имеются кратные, выражение для нахождения оригинала по теореме разложения будет сложным. Поэтому соответствующие оригиналы следует найти в Mathcad

«Если среди корней какого-либо из уравнений A( p) = 0 или pA( p) = 0 (или обоих) имеются кратные, выражение для нахождения оригинала по теореме разложения будет сложным. Поэтому соответствующие оригиналы следует найти в Mathcad»
  • Электроника, электротехника, радиотехника

Условие:

Передаточная функция в общем виде:

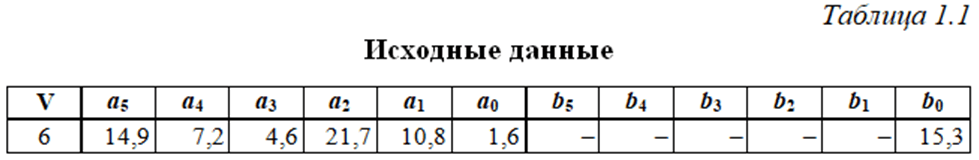

С учётом данных нашего варианта:

 1) Найти переходную h(t) и весовую w(t) функции системы с учётом того, что

При этом оригиналы h(t) и w(t) найти с помощью теоремы разложения

где pi – i-й корень уравнения A( p) = 0.

Если среди корней какого-либо из уравнений A( p) = 0 или pA( p) = 0 (или обоих) имеются кратные, выражение для нахождения оригинала по теореме разложения будет сложным. Поэтому соответствующие оригиналы следует найти в Mathcad с помощью встроенного обратного преобразования Лапласа (ключевое слово invlaplace).

2) Построить графики функций h(t) и w(t). Интервал времени подобрать для наглядного отображения процесса.

Решение:

1)Чтобы найти весовую функцию системы по формуле w(t)=L־ (W(p)), определим функцию производной знаменателя A1(p):

По теореме разложения найдём оригинал, где n-число полюсов (число столбцов в матрице pA):
