Условие задачи

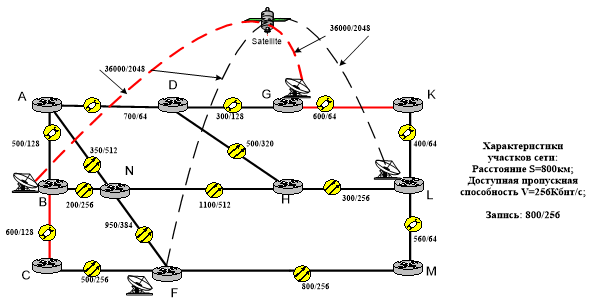

Файл размером W байт передается от хоста-источника, подключенного к маршрутизатору Х, до хоста-получателя, подключенного к маршрутизатору Y, по выделенному в сети пути (C→B→G→K):
1) через сеть с КС; размер заголовка передаваемых сообщений равен hm байт;
2) через сеть с КП в режиме виртуального соединения; сеть поддерживает передачу пакетов размером Р байт без учета заголовка; размер заголовка пакета hp байт.
Скорость передачи на абонентском доступе Vаб=56 Кбит/с.
Для обоих случаев рассчитать время задержки данных в сети tзад и нарисовать временные диаграммы передачи файла через сеть. В расчетах учитывайте время передачи блоков данных ti и время распространения сигнала ti на каждом участке сети.
Ответ

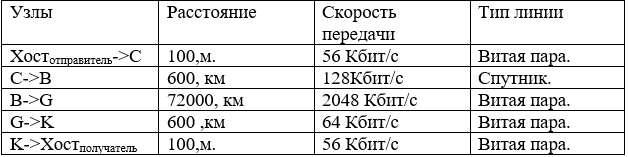

Расстояния и скорости между узлами:
Коммутация сообщений
В сети с коммутацией сообщений отсылается односообщение, размером Lбайт=1000+20=1020 байт.
Выразим размер файла в битах, Lбит=1020*8=8160 бит.
Время передачи будем рассчитывать по формуле:
