Генератор постоянного тока со смешанным возбуждением отдает полезную мощность РГ при токе IH и напряжении Uном. Параллельная обмотка возбуждения присоединена через реостат на выводы генератора, т.е. параллельно нагрузке.

Генератор постоянного тока со смешанным возбуждением отдает полезную мощность Р_Г при токе I_H и напряжении U_ном. Параллельная обмотка возбуждения присоединена через реостат на выводы генератора, т.е. параллельно нагрузке. Ток в цепи якоря I_A в параллельной обмотке возбуждения I_B, ЭДС генератора Е. Сопротивление нагрузки R_H, обмотки якоря R_A , последовательной обмотки возбуждения R_ПС, параллельной обмотки возбуждения R_B, КПД генератора η_г . Генератор приводится во вращение двигателем мощностью Рд.

Определить:

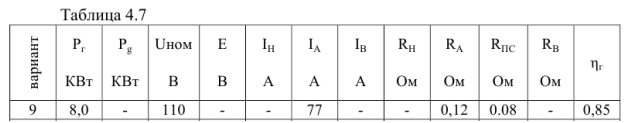

• величины, отмеченные прочерками в таблице 4.7;
• начертить присоединения генератора к нагрузке и описать назначение всех элементов.
