Графоаналитическим способом рассчитать режим усиления биполярного транзистора при условии получения максимальной выходной мощности и минимальных искажений выходного сигнала.
- Электроника, электротехника, радиотехника
Условие:
Графоаналитическим способом рассчитать режим усиления биполярного транзистора при условии получения максимальной выходной мощности и минимальных искажений выходного сигнала. Рассчитать элементы схемы, обеспечивающий этот режим.
1. Тип схемы включения транзистора – схема 2 (рис.1).
2. Входные и выходные характеристики транзистора – характеристика 3 (рис.2).
3. Напряжение питания схемы и сопротивление коллектора: Ек = 15 В, Rк = 75 Ом.
4. Ток делителя: Iдел=8 Iбо.

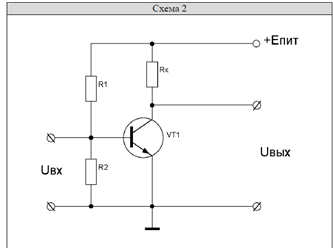

Рис. 1

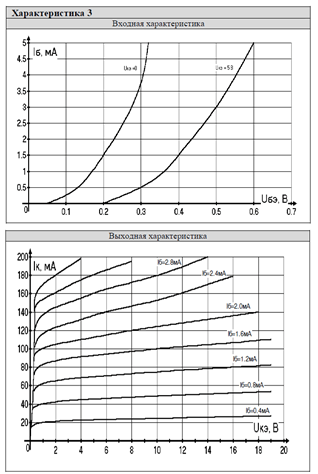

Рис.2
Решение:
1. При прохождении постоянного тока коллектора на резисторе Rк возникает падение напряжения IкRк. Напряжение на коллекторе транзистора равно разности напряжения источника питания Ек и падения напряжения на резисторе Rк
(1)
Уравнение (1) является прямой линией, которую называют статической нагрузочной прямой. На семействе выходных характеристик ордината этой прямой при UКЭ=0 соответствует точке ...
