Условие:
Идеальный реактор, управляемый тиристорным регулятором переменного напряжения, подключен к сети с синусоидальным напряжением U и f (см. рисунок 2). Индуктивность реактора Lp. Импульсы управления тиристоров имеют ширину
эл. град.
Для углов подачи импульсов управления
и
эл. град. необходимо:
- построить диаграммы мгновенных значений тока в цепи и напряжения на реакторе;
- определить средние и действующие значения тока нагрузки;
- определить средние и действующие значения тока тиристоров.

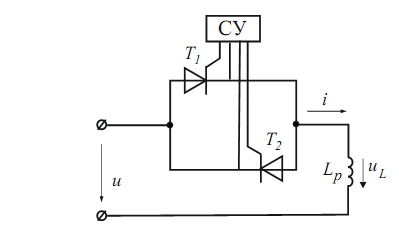

Рисунок 2

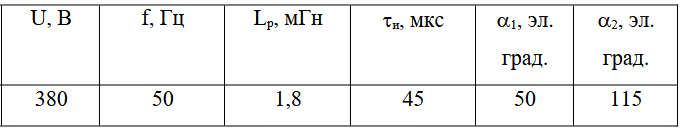

Исходные данные
Решение:
Определим базисные величины напряжения и тока:
Пусть импульс управления подается в момент соответствующий . В случае идеального реактора угол сдвига фаз нагрузки . Регулирующий эффект регулятора возм...
