Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 2.1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 2.
«Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 2.1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 2.»
- Электроника, электротехника, радиотехника
Условие:
Имеется цепь переменного тока частотой f = 50 Гц с активно-индуктивной нагрузкой (рис. 2.1). Показания приборов (амперметра, вольтметра, ваттметра) приведены в таблице 2.
Таблица 2
Задание к задаче 2.1

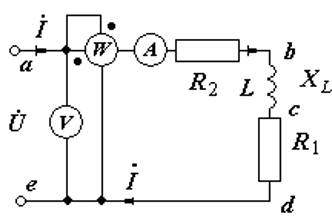

Рис. 2.1. Схема цепи
С учетом приведенных данных требуется определить (рассчитать):
- параметры резистора r1 и индуктивности L1 катушки;
- величины напряжений на резисторах и на участке bd;
- углы сдвига фаз между напряжением и током на входе цепи и на участке bd;
- параметры схемы для построения векторной диаграммы.
Решение:
1. Значение cosс учетом показания приборов:
2. Значение угла , рад: = 0,988 рад.
3. Значение угла , град: = 56,63 град.
4. Общее активное сопротивление R, учитывая, что ваттметр показывает активную мощ...
