Имеются исходные данные.Требуется: найти все токи и напряжения в схеме, мощности; построить векторную диаграмму напряжений и токов.
«Имеются исходные данные.Требуется: найти все токи и напряжения в схеме, мощности; построить векторную диаграмму напряжений и токов.»
- Электроника, электротехника, радиотехника
Условие:
Имеются следующие данные:
UЛ = UAВ = UВС = UСА = 36 В
Схема соединения «Звезда»
RLA = RLB = RLC = 60 Ом
LA = LB = LC = 0,2 Гн
CA = CB = CC = 10 мкФ

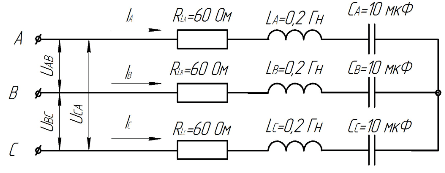

Требуется найти все токи и напряжения в схеме, мощности; построить векторную диаграмму напряжений и токов.
Решение:
Дано:
UЛ = UAВ = UВС = UСА = 36 В
Схема соединения Звезда
RLA = RLB = RLC = 60 Ом
LA = LB = LC = 0,2 Гн
CA = CB = CC = 10 мкФ
Найти: все токи и напряжения в схеме, мощности; векторная диаграмма напряжений и токов.
1. Находим фазные напряжения:
