Исходные данные:

Интервал времени графика электрической нагрузки:



Максимальный ток:

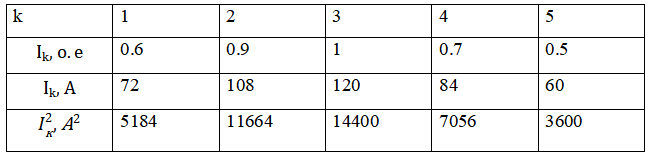

Таблица 1 – Относительное значение нагрузки на k – й ступени графика

Марка провода ААБ, способ прокладки – открыто.

Выполнить:

1) Построить график зависимости токовой нагрузки I(t) в именованных единицах;

2) Определить эффективную нагрузку   и выбрать предварительное сечение проводника;

3) Определить величины относительного перегрева проводника для каждой ступени графика нагрузки при допущениях:

а) активное сопротивление проводника не зависит от температуры;

б) температурный коэффициент увеличения температуры равен:



4) Определить расчётные нагрузки по допустимому нагреву проводника при двух указанных допущениях. Уточнить сечения проводника;

5) Определить относительный износ изоляции и суммарный относительный износ изоляции проводника;

6) Построить график зависимости относительного перегрева проводника от времени при двух указанных допущениях.
