Условие:

В таблице 1.1 приведены технические данные трехфаз¬ных трансформаторов серии ТСЗ (трансформатор трехфазный сухой с заземленной первичной обмоткой).

Используя эти данные, определить: коэффициент трансформации к, номинальные значения токов первичной  I1ном  и вторичной I2ном обмоток; ток холостого хода I0ном; напряжение короткого замыкания Uк.ном; сопротивление короткого замыкания Zk и его активную rk и индуктивную хk составляющие; определить номинальное изменение напряжения при значениях коэффициента мощности нагрузки  cosφ2 = 1; 0,8 (инд.) и 0,8 (емк.); номинальные и максимальные значения КПД трансформатора при коэффициентах мощности нагрузки cosφ2  1 и  0,8.

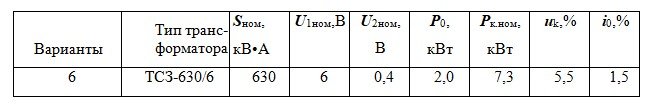

Таблица 1.1

Решение:

1. Коэффициент трансформации:

k= U1ном /U2ном = 6/0,4 = 15.

2. Номинальный ток первичной обмотки:

I1ном = Sном/(3U1ном)=630/(1,73 6) = 60,7 А.

3. Номинальный ток вторичной обмотки:

I2ном= I1номк=60,715=910,5 А.

4. Ток холостого хода:

I0 = (i0/100) I1ном = (1,5/100) 60,7 = 0,91 А.

5. Напряжение короткого замыкания:

U1к = (uk/100)U1ном = (5,5/100)6000 = 330 В.

6. Сопротивление короткого замыкания:

Zk = U1к /(3I1к) = 330/(1,7360,7)=3,14 Ом.

7. Коэффициент мощности короткого замыкания6

cosк = Pк/(3I1ном Uк)= 7300/(1,7333060,7) = 0,21; sinк = 0,98.

8. Активна...
