Используя измерительный механизм (ИМ) магнитоэлектрической системы с параметрами Ium (ток полного отклонения стрелки), Uum (падение напряжения на зажимах ИМ) и измерительные цепи (ИЦ) в виде шунтов и добавочных сопротивлений

Используя измерительный механизм (ИМ) магнитоэлектрической системы с параметрами I_um (ток полного отклонения стрелки), U_um (падение напряжения на зажимах ИМ) и измерительные цепи (ИЦ) в виде шунтов и добавочных сопротивлений:

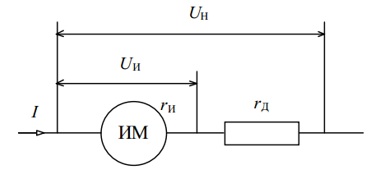

    -составить схемы амперметра и вольтметра для измерения постоянных токов и напряжений соответственно;

-используя известные электротехнические законы, вывести расчетные формулы для определения величины сопротивления шунта R_ш при измерении токов величиной до I_о и добавочного сопротивления R_g вольтметра для измерения напряжения до U_o;

-определить величину сопротивления шунта R_ш, величину добавочного сопротивления R_g, постоянные С_А амперметра и С_V вольтметра, если амперметром необходимо измерить ток I_о, а вольтметром - напряжение U_o;

-определить входные сопротивления ra амперметра и R_V вольтметра, а также потребляемые мощности Р_A и P_V.

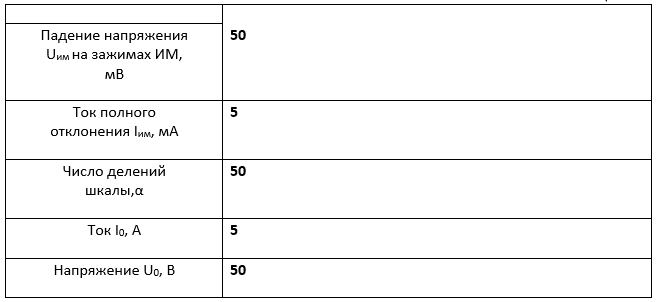

Числовые данные для задачи №2 приведены в таблице 2.

Таблица 2
