Условие задачи

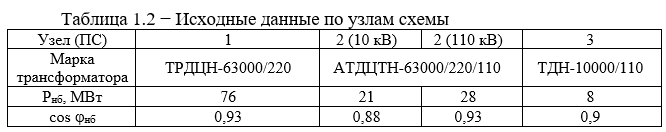

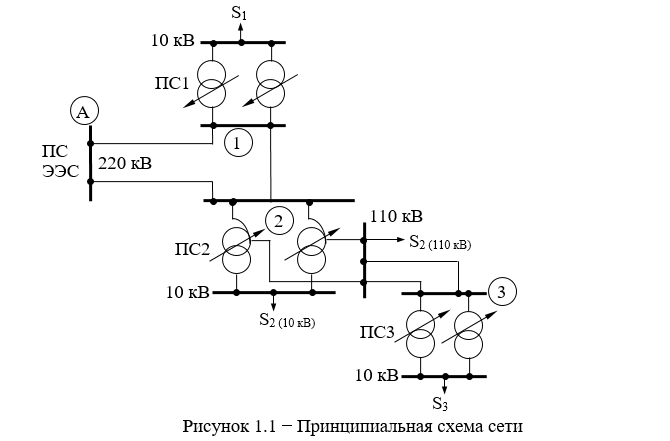

Для электрической сети, принципиальная схема которой показана на рисунке 1.1, на основании исходных данных по узлам и ветвям, приведенных в таблицах 1.1 и 1.2:
Составить схемы замещения двухобмоточных трансформаторов с учетом установки двух трансформаторов на каждой подстанции.
Ответ
Схема замещения двухобмоточного трансформатора приведена на рисунке 2.2.
Рисунок 2.2 Схема замещения двухобмоточного трансформатора
Используя каталожные данные, определим параметры схемы замещения двух обмоточных трансформаторов с учетом установки двух трансформаторовна каждой подстанции.
Трансформаторы ТРДЦН-63000/220 (ПС 1)
Паспортные данные:
Sном... = 63 МВА;
