Условие задачи
Используя параметры однофазных трансформаторов, приведенные в таблице 1, рассчитать необходимые параметры и построить упрощенную векторную диаграмму трансформатора (током холостого хода пренебречь). При этом, рассмотреть два случая номинальной нагрузки трансформатора при значении коэффициента мощности
: при индуктивном характере нагрузки трансформатора и при емкостном характере нагрузки. Определить коэффициент мощности трансформатора

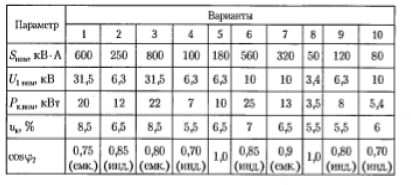

Таблица 1(вариант № 10).
Ответ
Запишем значения параметров, необходимых для построения векторной диаграммы.
Номинальное первичное напряжение:
Активное напряжение короткого замыкания:
Реактивное напряжение короткого замыкания:
