Используя приведенные зависимости параметров транзистора ГТ311Е от напряжения на базе, рассчитайте его параметры в режиме преобразования, при условии, что достигается максимальная крутизна преобразования по первой гармонике колебания гетеродина.
«Используя приведенные зависимости параметров транзистора ГТ311Е от напряжения на базе, рассчитайте его параметры в режиме преобразования, при условии, что достигается максимальная крутизна преобразования по первой гармонике колебания гетеродина.»
- Электроника, электротехника, радиотехника
Условие:

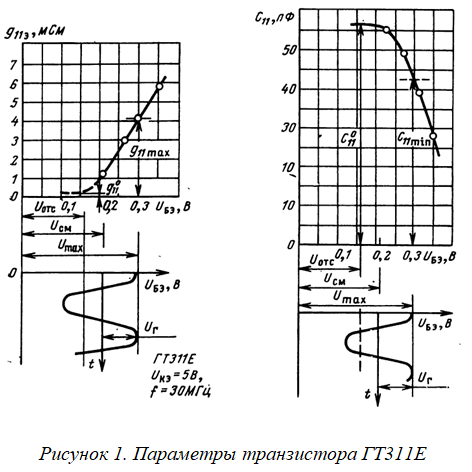

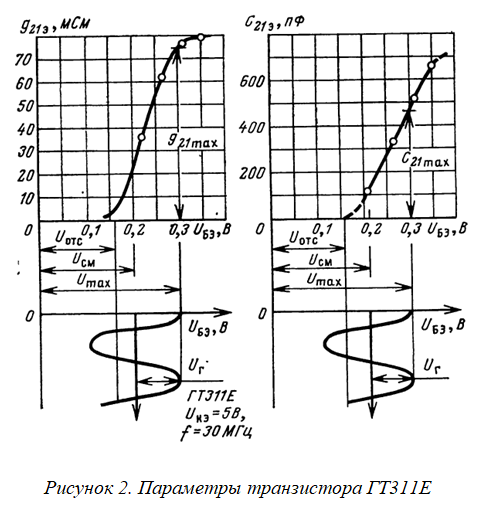

Используя приведенные на рис.1 и рис. 2 зависимости параметров транзистора ГТ311Е от напряжения на базе, рассчитайте его параметры в режиме преобразования (Ur, UCM, g21П, b21П, g11П, С11П, IК.СР), при условии, что достигается максимальная крутизна преобразования по первой гармонике колебания гетеродина (fr = 30 МГц).
Решение:
Угол отсечки напряжения на базе необходимо выбрать равным
для обеспечения максимальной крутизны преобразования по первой гармонике.
Напряжение отсечки равно максимальному значение напряжения на базе Найдем напряжение смещения и амплитуду переменного напряжения на базе
