Условие задачи
Используя характеристики биполярного транзистора КТ608А, определить h-параметры биполярного транзистора и построить зависимости этих параметров от тока базы. Сделать выводы о зависимости параметров транзистора от режима работы.
Задано напряжение Uкэ, равное 3 В. Выходные и входные характеристики транзистора показаны на рисунке 6.

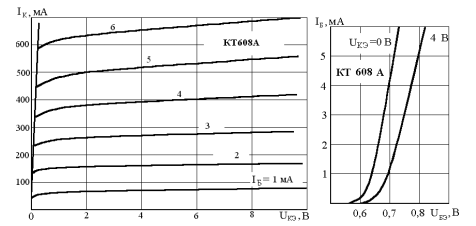

Рисунок 6 – Выходные (слева) и входные (справа) характеристики КТ608А
Ответ
Параметр h11 определяется по формуле (3) при приращении тока базы, равного 1 мА, при фиксированном напряжении Uкэ, равном 3 В.
(3)
где Uб приращение напряжения базы,
Iк приращение тока базы.
Приращения напряжения базы определяются по семейству входных ВАХ для напряжения Uкэ, равного 4 В, и приведены в таблице 3.
Таблица 3 Зависимость параметра h11 от тока базы
