Условие:
Исследование выпрямительного полупроводникового диода
1. Цель работы
Изучение конструкции, принципа функционирования, основных свойств и параметров выпрямительных диодов по их вольт-амперным характеристикам.

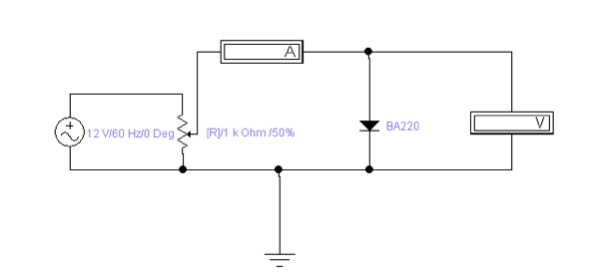

Изменять прямое напряжение диода в пределах, указанных в табл. 1.1, фиксируя значения тока через каждые (0,1 … 0,05) В.
Результаты измерений заносим в табл. 1.1.
Таблица 1.1
Для исследования обратной ветви ВАХ диода, необходимо перевернуть диод в схеме и, последовательно устанавливая значения Uобр, записать полученные значения тока Іобр в табл. 1.2.
Таблица 1.2
Решение:
По полученным данным табл. 1.1 и 1.2 постройте ВАХ диода.
Смоделировать схему однополупериодного выпрямителя на...
