Условие:

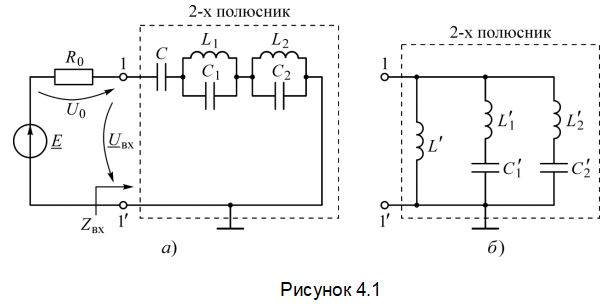

Исследовать работу схемы реактивного двухполюсника, реализованного по 1-й форме Фостера (рисунок 4.1, а). Задать E = 1 В, R0 = 10 кОм, L1 = L2 = 1 мГн, C1 = 63,536 нФ, С2 = 15,831 нФ, С = (100+5x5)=125 нФ, где N=5

Решение:

1. В диапазоне частот 0,1 мГц 80 кГц на частотах резонансов и по одной частоте между резонансами рассчитать входное сопротивление Zвх(f) и записать в таблицу 4.1 его значения.

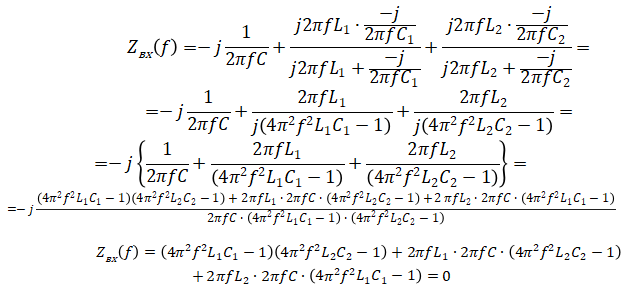

Входное сопротивление Zвх(f) цепи равно
