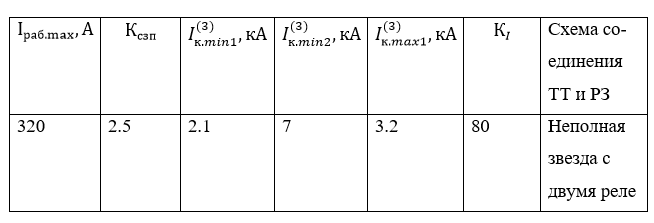

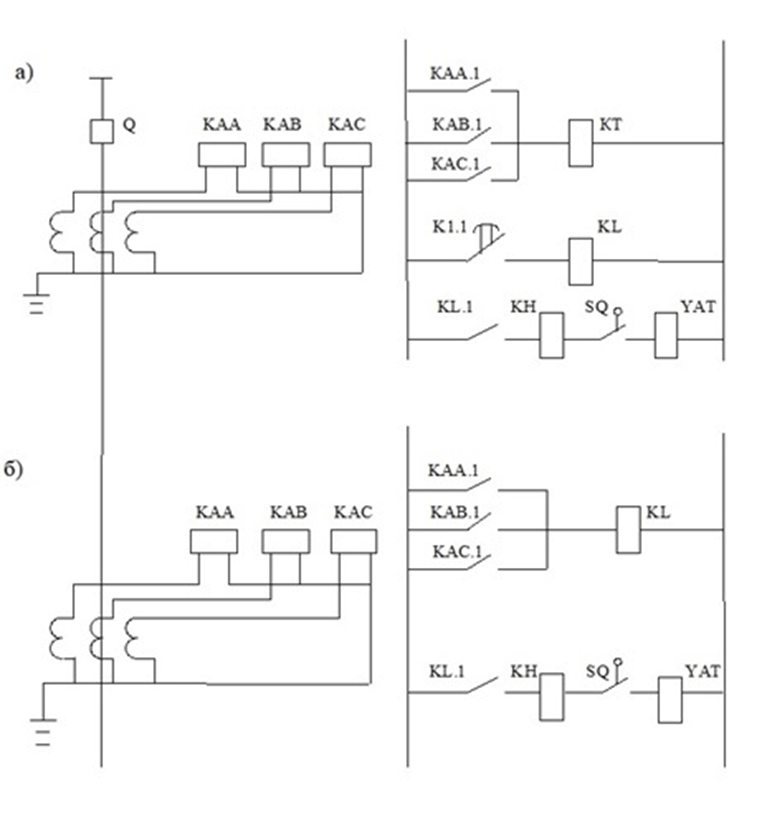

Исходя из данных в таблице, начертить совмещенную схему МТЗ и ТО линии электропередачи, выполнить расчет МТЗ и ТО линии электропередачи, начертить диаграмму селективности МТЗ и ТО ЛЭП.

Цепь постоянного тока, состоящая из нескольких сопротивлений, включенных смешанно, присоединена к источнику электрической энергии (рис.1).

Дано:

• схема электрической цепи;
• считаются заданными (в буквенном обозначении) ЭДС, внутренние сопротивления источников и внешние сопротивления цепи. Буквенные обозначения ЭДС и сопротивлений должен нанести на схему студент, выполняющий задание.

Для электрической цепи, схема которой изображена на рисунке 1, по заданным параметрам и линейному напряжению определить фазные токи, ток в нейтральном проводе, активную мощность всей цепи
