Исходные данные: E=200B; L=1мГн=10-3Гн; C=10мкФ=10·10-6Ф; R1=10Ом; R2=10Ом; R3=50Ом; R4=30Ом. Схема представлена на рисунке 1.

«Исходные данные: E=200B; L=1мГн=10-3Гн; C=10мкФ=10·10-6Ф; R1=10Ом; R2=10Ом; R3=50Ом; R4=30Ом. Схема представлена на рисунке 1.»
  • Электроника, электротехника, радиотехника

Условие:

Исходные данные:

E=200B; L=1мГн=10-3Гн; C=10мкФ=10·10-6Ф; R1=10Ом; R2=10Ом; R3=50Ом; R4=30Ом.

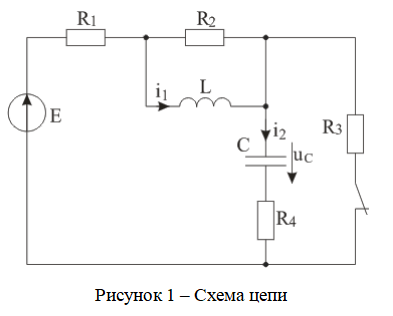

Схема представлена на рисунке 1.

Найти: i2.

Решение:

Расчет классическим методом.

Рассчитаем независимые начальные условия.

До коммутации конденсатор С является разрывом в цепи, а катушка L коротким замыканием.

Ток индуктивности до коммутации (-0):

(1)

Напряжение на емкости до коммутации:

(2)
