Условие задачи
Исходные данные:
Ik1 = 1 А Ik2 = 2,5 А E4 = 12 В E5 = 14 В R1 = 6 Ом R2 = 6 Ом R3 = 4 Ом R5 = 6 Ом R6 = 6 Ом

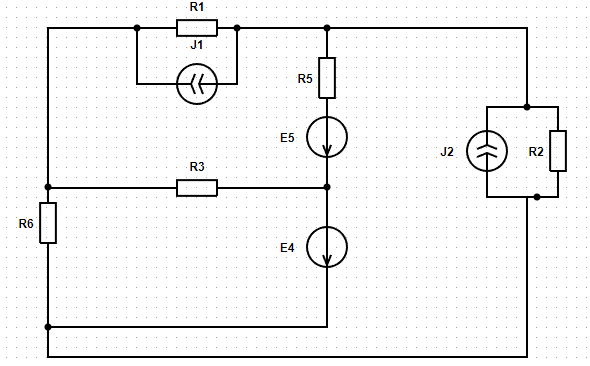

Для заданной электрической цепи постоянного тока с известными параметрами требуется:
1. Определить токи во всех ветвях схемы методом узловых потенциалов и контурных токов.
2. Произвести проверку правильности решения по законам Кирхгофа.
3. Составить баланс мощностей для исходной схемы (с источниками тока),
4. Методом эквивалентного генератора определить ток в пятой ветви (с элементами E5, R5), Построить ВАХ генератора, выделенной нагрузки и согласованной нагрузки,
5. Рассчитать и построить зависимость мощности P5 на сопротивлении R5, придавая сопротивлению различные значения,
Ответ

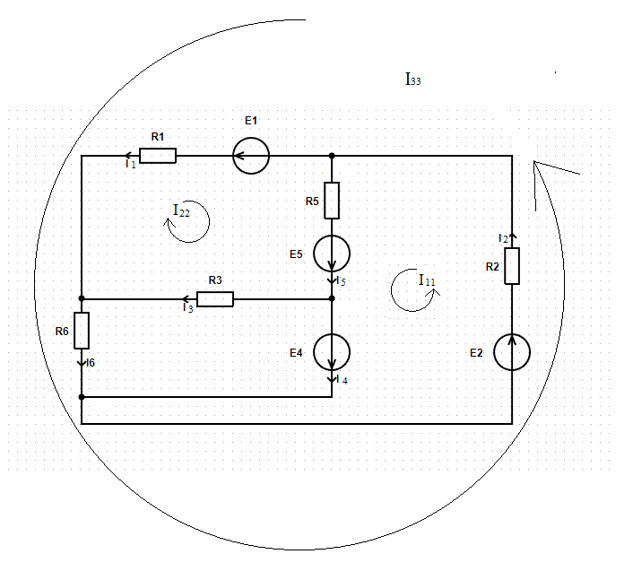

1) Преобразуем схему, заменяя источники тока на эквивалентные источники ЭДС и сопротивления по формуле:
Метод контурных токов:
