Условие:

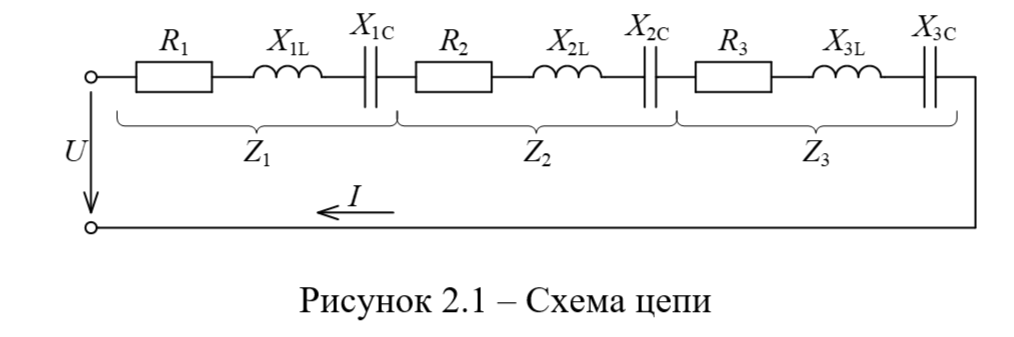

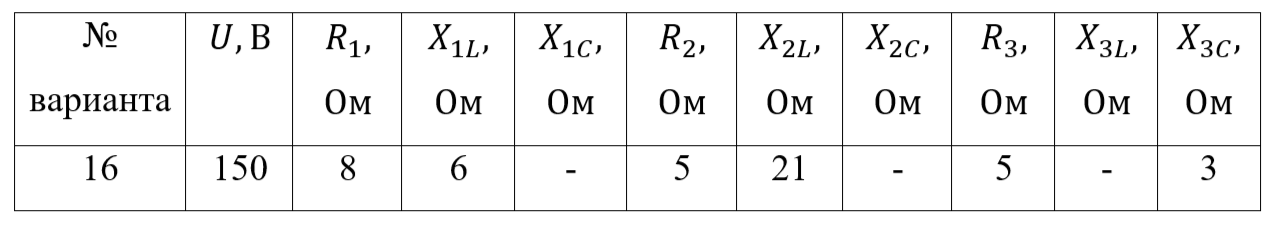

Исходные данные. К источнику переменного тока с напряжением U подключены последовательно три приемника (рис. 2.1)

Определить: ток в цепи I; напряжения на каждом из приемников U1, U2, U3; коэффициент мощности цепи cos⁡φ; активную Pk, реактивную Qk и полную Sk мощности каждого приемника и всей цепи (построить векторную диаграмму напряжений и тока).

Решение:

Реактивные сопротивления приемников:

X1=X1L-X1C=6-0=6 Ом

X2=X2L-X2C=21-0=21 Ом

X3=X3L-X3C=0-3=-3 Ом

Полные сопротивления приемников:


Эквивалентное полное сопротивление:

Ток в цепи:

I=U/Z=150/3...
