Условие задачи
Исходные данные:

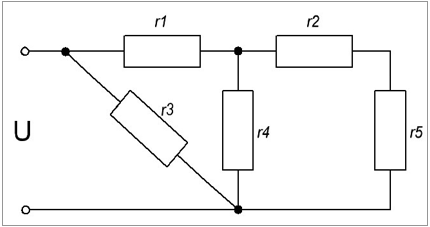

Определить токи в каждой ветви электрической схемы (рис. 2.1).
Рисунок 2.1 – Схема электрической цепи
Ответ

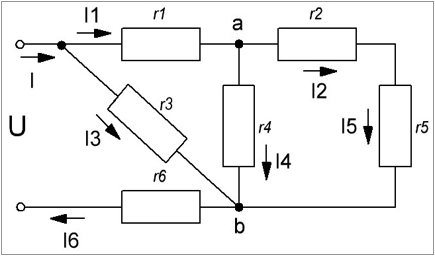

Изобразим на рисунке 2.2 исходную схему электрической цепи с расставленными токами в ветвях.
Рисунок 2.2 Расчётная схема
Задачу будем решать методом свёртывания.
Резисторы и соединены последовательно, следовательно, их эквивалентное сопротивление будет равно:
