Условие задачи
Исходные данные: R1 = 7 (Ом), R2 = 20 (Ом), R3 = 3 (Ом), R4 = 12 (Ом), R5 = 16 (Ом), R6 = 10 (Ом), R02 = 0.2 (Ом), R03 = 0.5 (Ом), RB2 = 8 (Ом), RB3 = 25 (Ом), E2 = 9 (В), E3 = 45 (В), J2 = 1 (А), J3 = 0.5 (А)
Используя разные методы найти контурные токи и токи в ветвях схемы (I), потенциалы узлов (Δ) , узловые потенциалы и построить потенциальную диаграмму.
Ответ
Преобразуем источники тока в эквивалентные источники ЭДС.

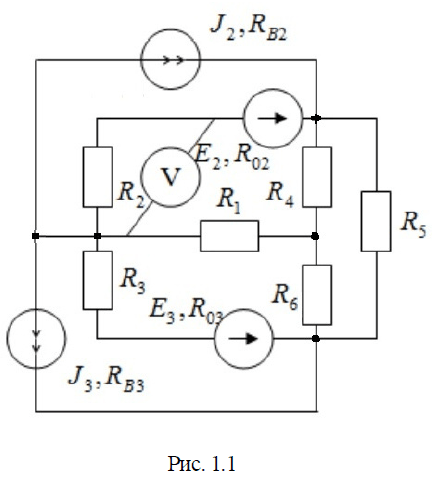

(рис. 1.2).
EB2 = J2*RB2 = 8 = 8 (B)
EB3=J3*RB3 = 0.5*25 = 12.5 (B)

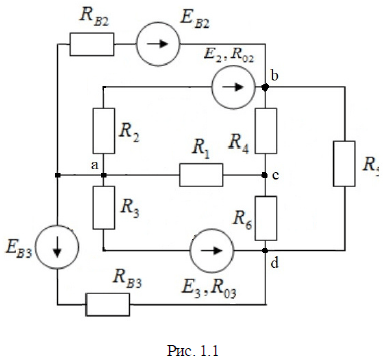

Преобразуем параллельные ветви. (рис. 1.3). Выбираем направления токов в ветвях
схемы и направления обхода контуров.
