Условие задачи
Исходные данные. В трехфазную сеть с напряжением U включены три одинаковых приемника энергии (рис. 3. 6). Сопротивления приемника равны R и XL или ХС (табл. 3. 1).
Определить:
1. Фазные и линейные токи.
2. Определить коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.
3. Построить топографические диаграммы. Задачу решить для случаев, когда приемники энергии соединены звездой (рис. 3. 6, а), а затем треугольником (рис. 3. 6, б). Сравнить полученные результаты.

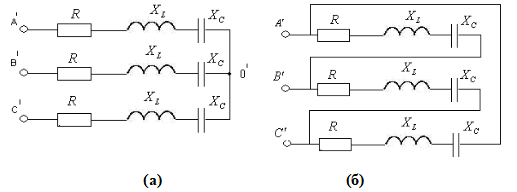

рис. 3.6
Ответ
1. Расчет трехфазной цепи при соединении приемников звездой (рис.3.6, а).
Определяем фазное напряжение:
Определяем полное сопротивление фаз:
