Условие:

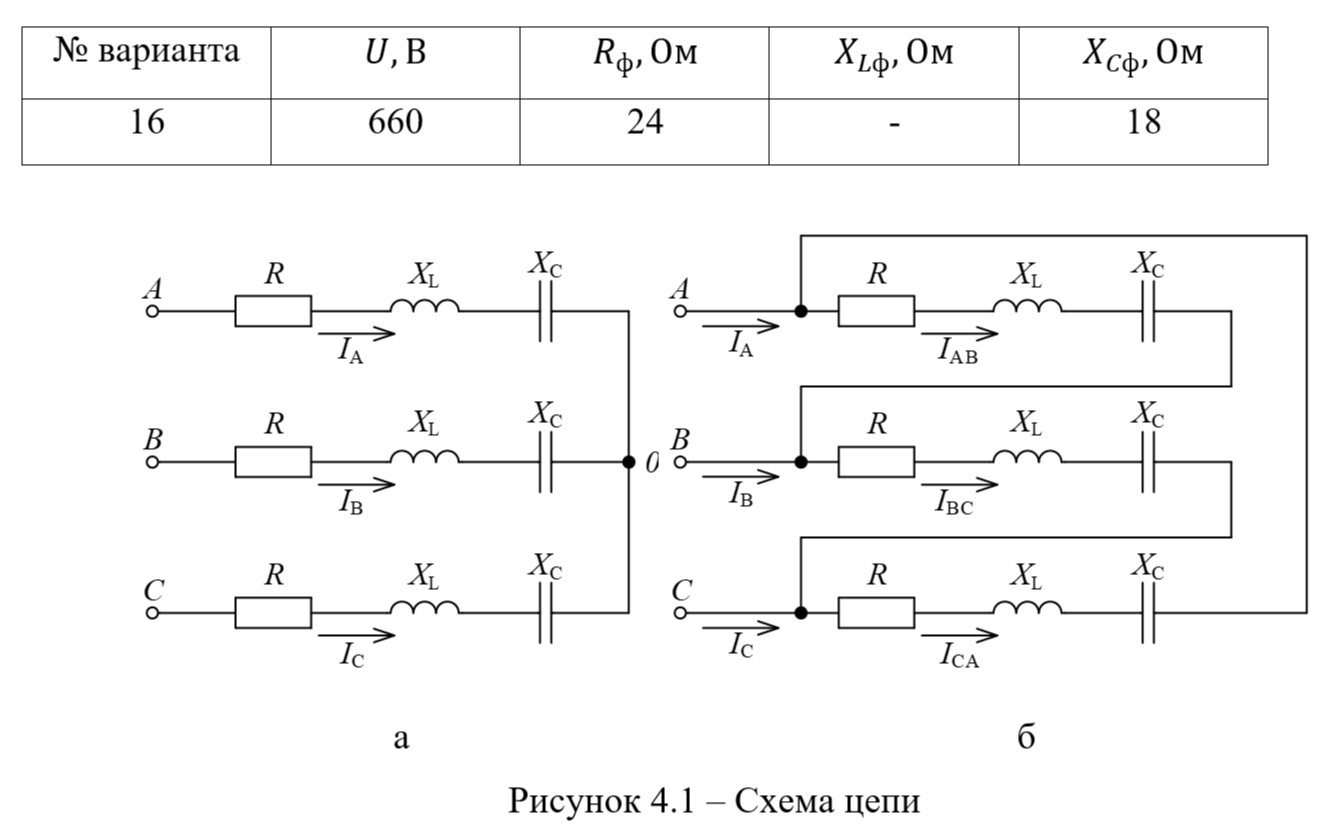

Исходные данные. В трехфазную сеть с напряжением U включены три одинаковых приемника энергии (рис. 4.1). Сопротивления приемника равны R и XL или XC.

Определить:

1. Фазные и линейные токи.

2. Определить коэффициент мощности, активные и реактивные мощности всей цепи и каждой фазы отдельно.

3. Построить топографические диаграммы.

Задачу решить для случаев, когда приемники энергии соединены звездой (рис. 4.1, а), а затем треугольником (рис. 4.1, б). Сравнить полученные результаты.

Решение:

1) Расчет трехфазной цепи при соединении приемников звездой (рис. 4.1, а):

1. Определяем фазное напряжение:

Uф=Uл/3=660/3=381,051 В

Определяем полное сопротивление фаз:

Zф=(R^2+(XL-XC )2 )=(242+(-18)2 )=30 Ом

Определяем фазные и линейные токи:

Iл=Iф=Uф/Zф =381,051/30=12,702 А

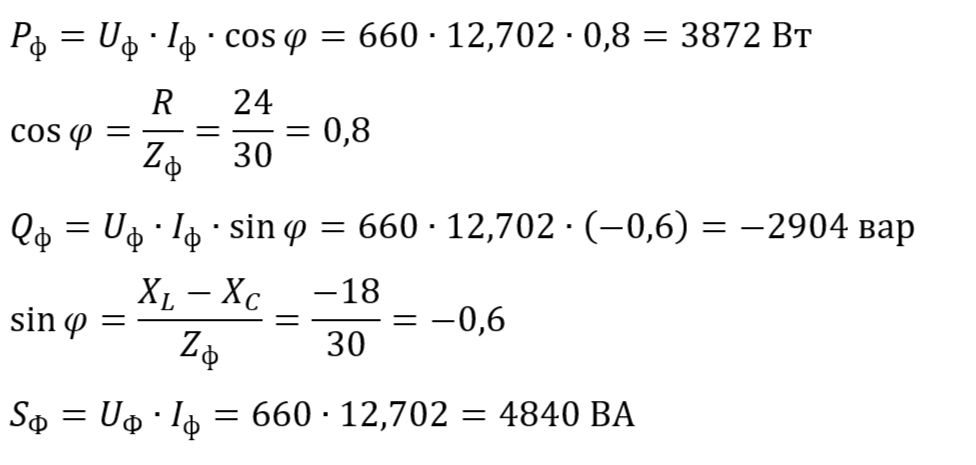

2. Определяем активные, реактивные, и полные мощности фаз:

Угол сдвига фаз между током и напряжением:

=arctg⁡((XL-XC)/R...
