Условие:

Измерительный механизм (ИМ) магнитоэлектрической системы рассчитан на ток I_и и напряжение U_и и имеет шкалу на a_нделений.

При решении задания необходимо:

1. Составить схему включения измерительного механизма с шунтом и дать вывод формулы r_ш.

2. Определить постоянную измерительного механизма по току С_I, величину сопротивления шунта r_ш и постоянную амперметра , если этим прибором нужно измерять ток I_н.

3. Определить мощность, потребляемую амперметром при номинальном значении тока I_н.

4. Составить схему включения измерительного механизма с добавочным сопротивлением и дать вывод формулы r_д.

5. Определить постоянную измерительного механизма по напряжению С_u, величину добавочного сопротивления rд и постоянную вольтметра С_u, если этим прибором нужно измерять напряжение U_н.

6. Определить мощность, потребляемую вольтметром при номинальном значении напряжения U_н.

Исходные данные:

Решение:

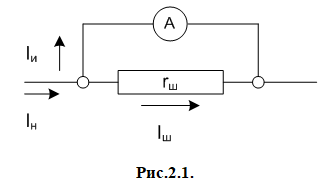

1. Схема включения измерительного прибора с шунтом в случае масштабирования по току:

Шунт является простейшим измерительным преобразователем тока в напряжение. Он представляет собой четырёхзажимный резистор. К двум токовым зажимам подводится ток I, с двух потенциальных зажимов снимается напряжение U.

Шунты применяются для расширения пределов измерения ИМ по току, при этом большую часть измеряемого т...
