Изобразить цепь, подлежащую расчету, выписать значения параметров элементов. написать необходимое количество уравнений по первому и второму законам Кирхгофа
- Электроника, электротехника, радиотехника
Условие:
1. Изобразить цепь, подлежащую расчету, выписать значения параметров элементов.
2. Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.
3. Определить токи во всех ветвях цепи и напряжение на источнике тока методом контурных токов.
4. Составить баланс мощностей и оценить погрешность расчета.
5. Рассчитать цепь методом узловых потенциалов, определив токи во всех ветвях и напряжение на источнике тока. Результаты расчета сравнить с полученными по п. 3.
6. Рассчитать ток в одной из ветвей методом эквивалентного источника напряжения.
7. Рассчитать ток в одной из ветвей методом наложения.
Расчетные данные.
Решение:

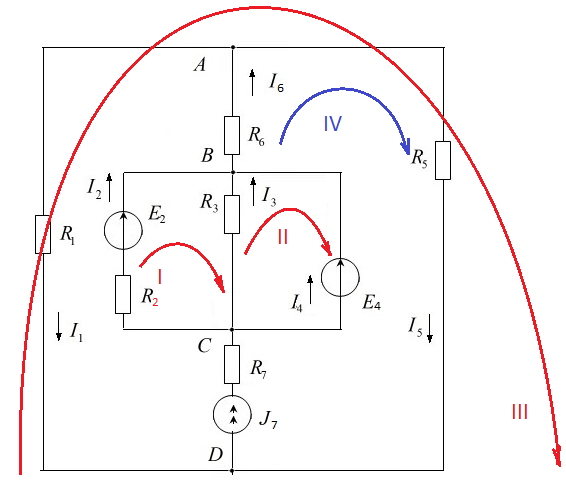

1. Расчетные данные. Исходная схема
2. Систему по законам Кирхгоффа
Составляем уравнения по I закону Кирхгофа:
