Условие задачи
1. По заданной обобщенной схеме (рис.1.1) изобразить схему цепи, соответствующую вашему варианту (см. табл. 1.1), исключив источники ЭДС, отсутствующие в таблице 1.1. После этого в цепи должны остаться два источника ЭДС.
2. Записать в таблицу 1.2 заданные в таблице 1.1 параметры вашей цепи.
3. Для заданной схемы составить уравнения по законам Кирхгофа.
4. Рассчитать токи во всех ветвях цепи методом контурных токов и составить уравнения по методу узловых потенциалов. Результаты расчета записать в таблицу 1.3.
5. Проверить выполнение 1-го закона Кирхгофа для четырёх узлов цепи и 2-го закона Кирхгофа для внешнего контура цепи.
6. Проверить выполнение баланса мощности в цепи.
7. Рассчитать и построить потенциальную диаграмму для внешнего контура цепи. Значения потенциалов узлов цепи занести в таблицу 1.3.

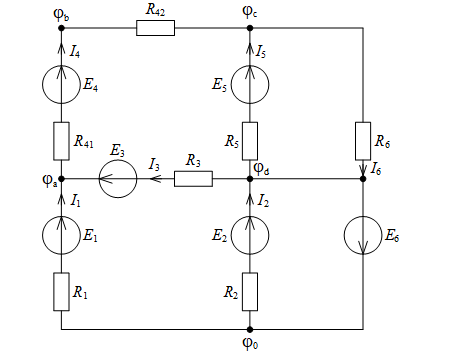

Рис. 1.1. Обобщенная схема цепи

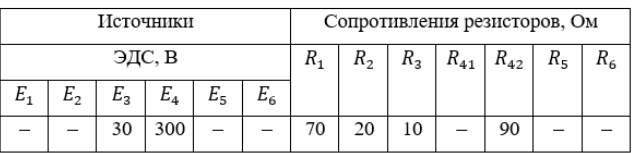

Таблица 1.1

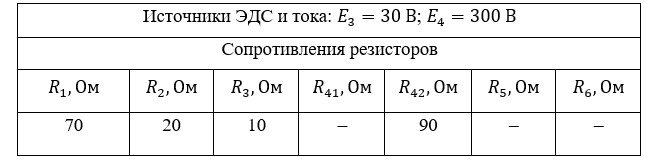

Заданные параметры цепи
Ответ
По заданной обобщенной схеме и параметрам цепи (рис.1.1) изобразим схему цепи (рис 1.2). Параметры цепи запишем в таблицу 1.2.

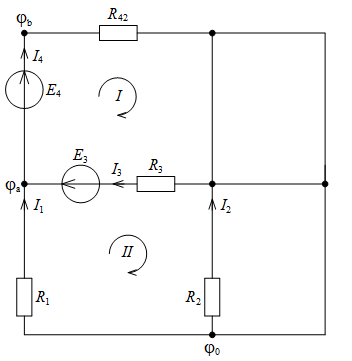

Рис. 1.2 Расчетная схем
Таблица 1.2
Параметры цепи
Указываем на схеме условн...
