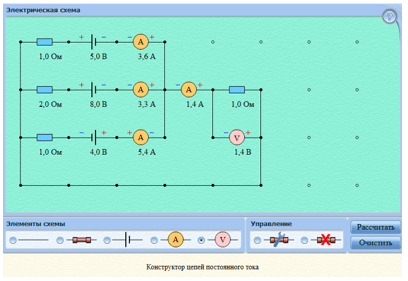

Изобразите эквивалентную схему цепи, расположив источники один под другим и учитывая наличие внутреннего сопротивления у каждого источника. Укажите знаки ЭДС, направления токов в каждом участке

1. Изобразите эквивалентную схему цепи, расположив источники один под другим и   учитывая наличие внутреннего сопротивления у каждого источника.

2. Укажите знаки ЭДС, направления токов в каждом участке и направления обхода каждого замкнутого контура.

3. Запишите  для  вашей  цепи решение системы уравнений для всех токов в общем виде.

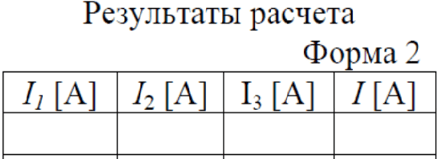

4.  Рассчитайте значения всех токов для каждого сопротивления нагрузки и запишите в таблицу результаты расчета.

5. Постройте график экспериментальной зависимости падения напряжения U на нагрузке от силы тока  I, текущего через неё.

6. Сформулируйте выводы по графику.

Значения ЭДС и внутреннего сопротивления источников
